高速電鍍是指采用比一般的靜態(tài)浸鍍方式大10倍以上的電流密度進(jìn)行電鍍的過(guò)程，其最大的特點(diǎn)是高電流密度，即高的極限電流密度而且具有高的鍍液流速，可達(dá)到2m/s。而采用高的鍍液流速可以減小擴(kuò)散層有效厚度， 從而提高陰極電流密度，而又不至于降低陰極電流效率，多用于板材與線材的電鍍。
高速電鍍鋅方法及特點(diǎn)
目前高速電鍍鋅鍍液基本都采用的是硫酸鹽鍍液。鍍液組成簡(jiǎn)單，其主要組成是硫酸鋅，硫酸鈉，硫酸等，特點(diǎn)是性能穩(wěn)定，電流效率高，沉積速度快，可以使用較高的電流密度，適合在線材、帶材上高速電鍍。但是采用硫酸鹽鍍液的缺點(diǎn)是結(jié)晶粗大，分散能力差。
高速電鍍鋅的種類
平行液流法
平行液流法是指陰陽(yáng)極之間保持一定的距離，
電解液從陰陽(yáng)極之間的狹逢中高速通過(guò)而進(jìn)行電鍍的方法，電解液流動(dòng)的方向平行于陰極元件。它所需要的是陰陽(yáng)極間距很小而且均等，一般只適合于外表面及平板化的簡(jiǎn)單形狀。
平行液流法中，鍍液高速流動(dòng)，陽(yáng)極不動(dòng)，陰極系高速牽動(dòng)的。
噴流法
噴流法是將電解液通過(guò)噴嘴連續(xù)噴流到陰極表面進(jìn)行電鍍的方法。它的特點(diǎn)是在局部使用高的電流密度，用于選擇性電鍍(小面積局部電鍍)最為有效。
帶鋼電鍍鋅（錫）電鍍液種類：
| 應(yīng)用 | EGL電鍍鋅 | ETL電鍍錫 | ||
| 電解質(zhì)類型 Electrolyte type | Zn | Zn-Ni | PSA | MSA |
| 溫度/℃ temperature/℃ | 45~70 | 45~60 | 50~60 | 40~65 |
| Ph值 | <1 | <1 | ||
| 硫酸（sulfuric acid g/l) | 10~100 | 10~50 | 40~70 | <10 |
| 甲基磺酸基酸（Methyl sulfonic acid g/l) | 30~60 | |||
| 苯酚磺酸基酸（Phenol sulfonic acids /l） | 15~60 | |||
| Sn²+ 錫/(g/l) | 27~29 | |||
| Zn as ZnSO4 硫酸鋅/(g/l) | 60~125 | 30~60 | ||
| Na as Na2SO4 硫酸鈉 | 0~100 | |||
| Ni as Ni2SO4 硫酸鎳（g/l) | 40~60 | |||
| Fe 鐵/(g/l) | <10 | <10 | <10 | <10 |
| 氯化物/( chloride ug/g) | <50 | <50 | ||
| 氟化物（ fluoride ug/g) | <2 | <2 | ||
| 有機(jī)添加物 (organic additive) | ||||
| ENSA/(g/l) | 2.5~3.5 | |||
| EN/（g/l) | 4.5~5.5 | |||
| 晶體精練劑 Crystal scouring agent /ml | 40~60 | |||
| 抗氧化劑/（antioxidant ml/l) | 15~25 | |||
| 電流密度/( current density A/m2) | 5k~15k | 5k~12k | 2k~4k | 2k~7k |

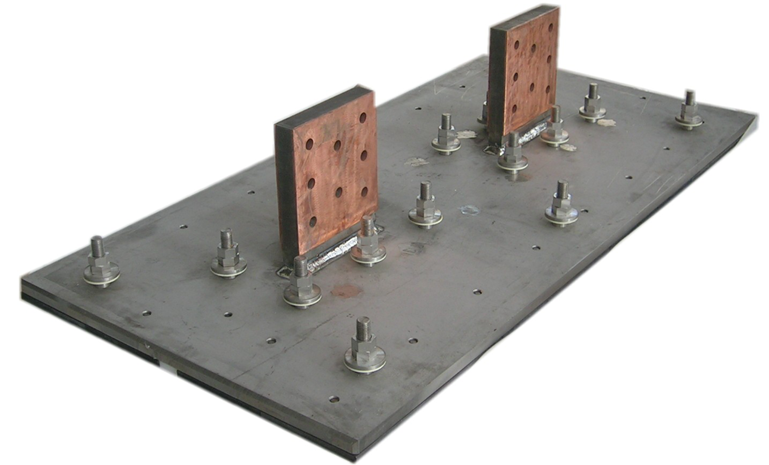

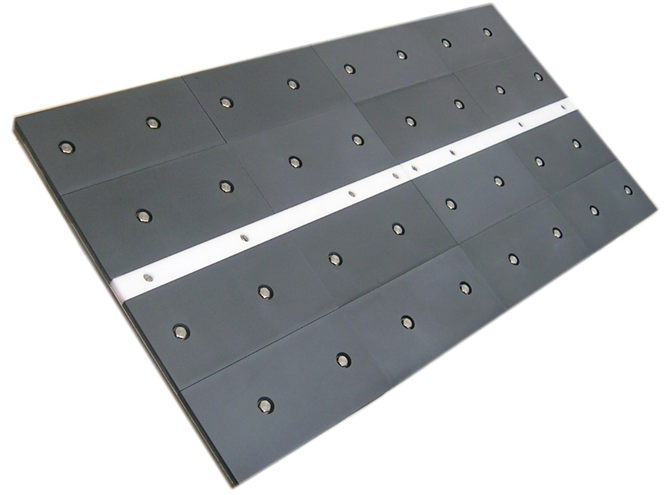

水平高速電鍍鋅

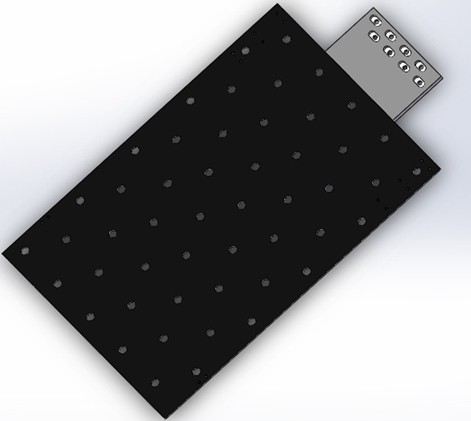

垂直高速電鍍鋅
蘇公網(wǎng)安備32050502012063
